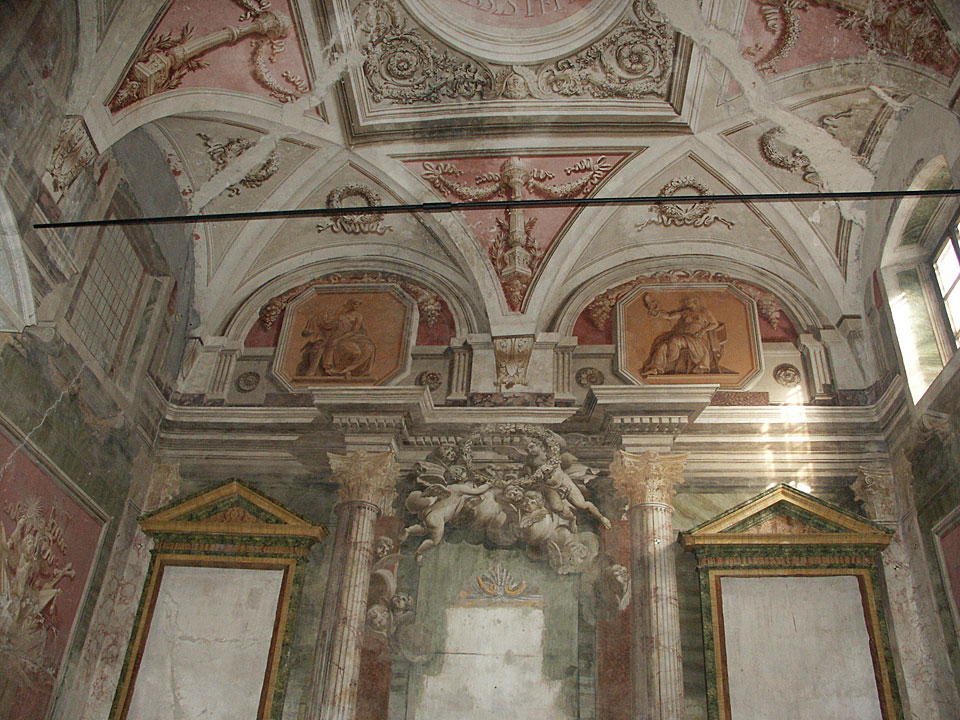

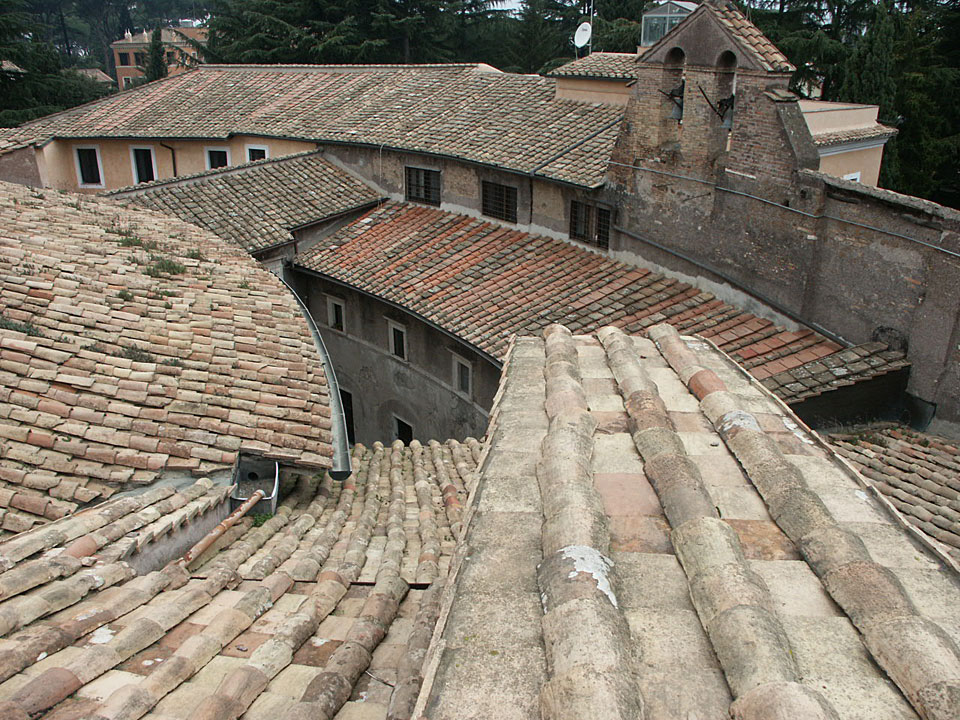

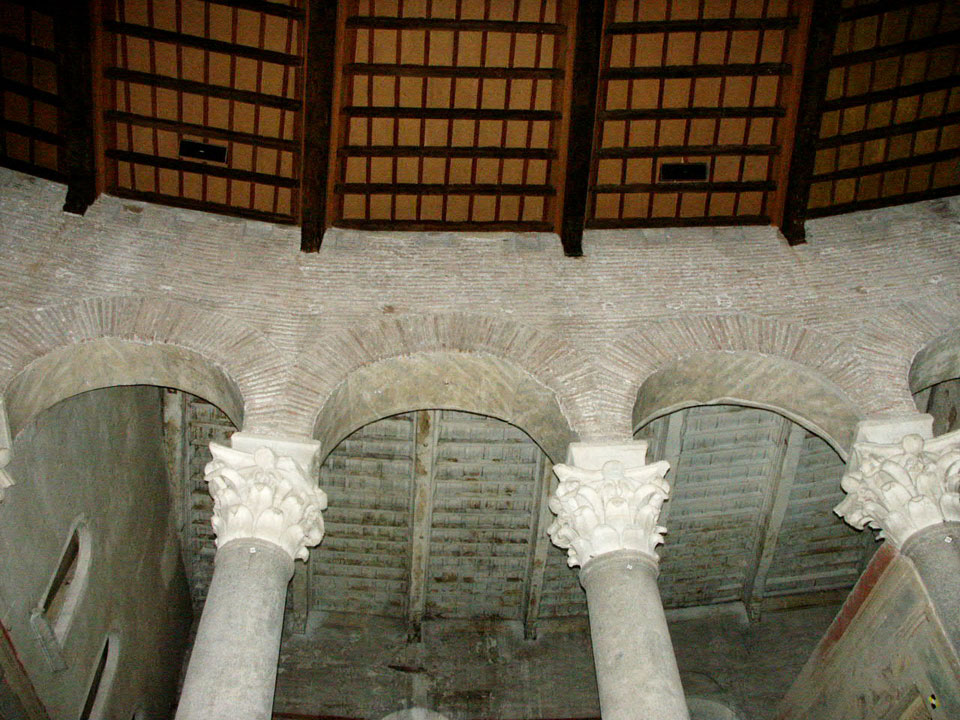

I moltissimi problemi tecnici dell’edificio quali l’assenza di pavimentazioni, le superfici interne affrescate, le carenze della copertura e degli ipianti, ecc. imponevano all’Ente di Tutela di avviare un rilievo preliminare alla progettazione che fosse di alto livello e che consentisse di rappresentare oltre all’impianto planimetrico anche tutte le superfici.

Caratteristiche del progetto e dell’intervento

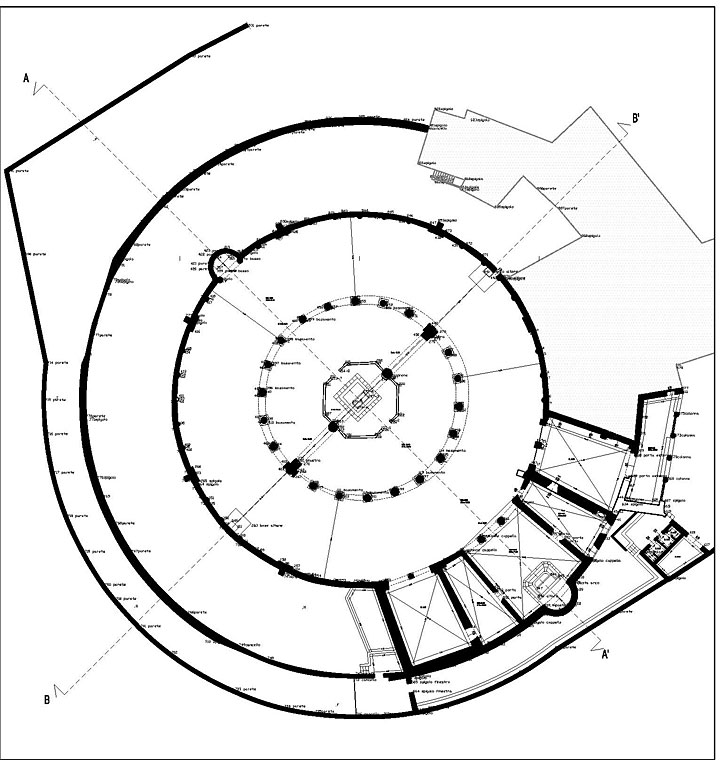

Il progetto di rilievo ha individuato in prima istanza un completo e dettagliatissimo rilievo topografico con caratteristiche planoaltimetriche. In un secondo momento ha previsto di tappezzare le superfici con mosaici fotografici digitali per poter poi registrare il continuo delle superfici: i fotomosaici così ottenuti sono stati poi raddrizzati con software particolarmente sofisticati e successivamente digitalizzati mettendo in rilievo le tematizzazioni richieste dalla committenza. Da tenere presente che la conformazione circolare dell’impianto imponeva appositi e difficili accorgimenti per rendere rilevabili e rappresentabili le superfici curve.

Interventi Tecnici:

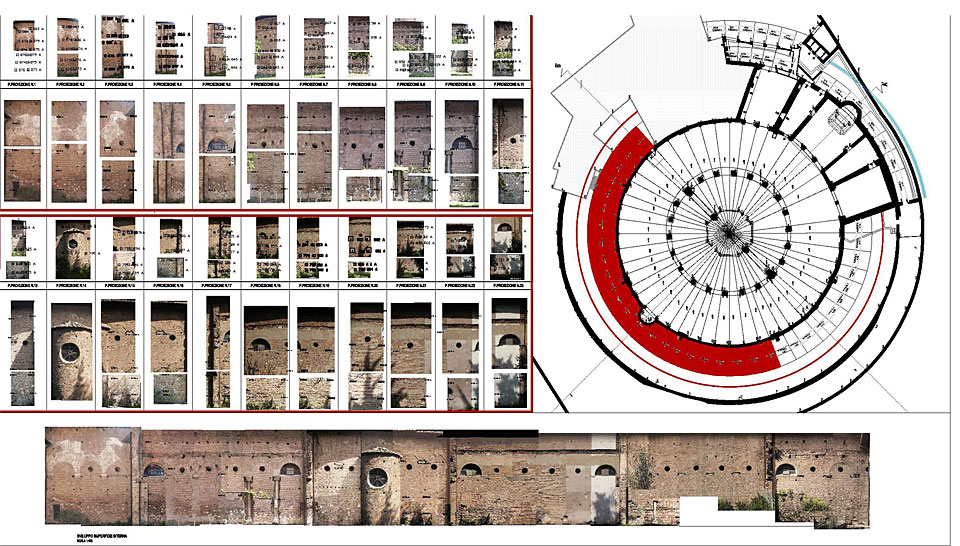

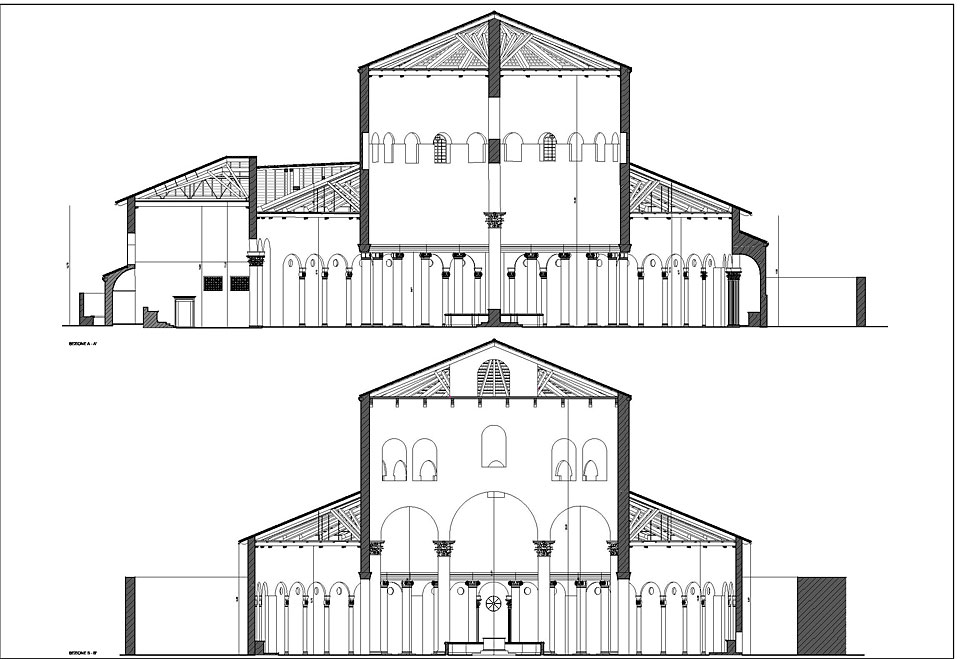

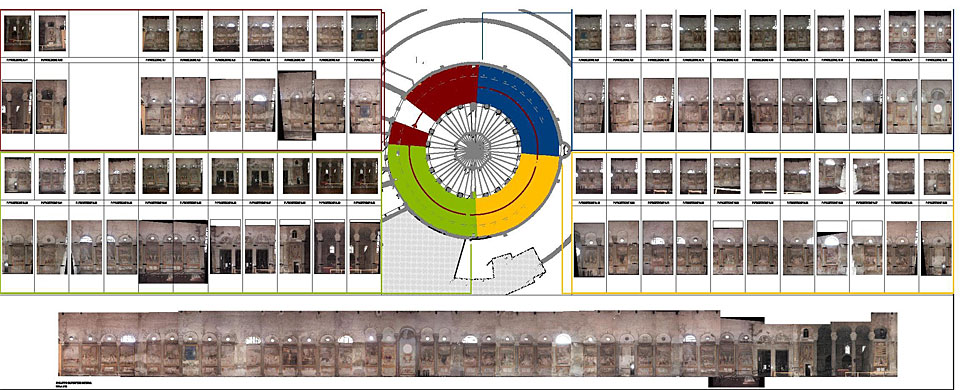

Il prodotto finale dei fotopiani è stato a tutti gli effettti una proiezione ortogonale ottenuta per trasformazione omologica che riporta un piano visto di scorcio prospettico, la fotografia, in proiezione ortogonale, il fotopiano. In totale oltre alle piante a tutti i livelli e le sezioni nei punti più significatiovi si sono ricavati sulle superfici interne 42 piani di proiezione, sulla Cappella dell’Abside 7 e sulla Cappella degli Altari 9. Sulle superfici esterne sul cerchio 1 si sono ricavati 34 piani di proiezione e sul cerchio 2 14.
